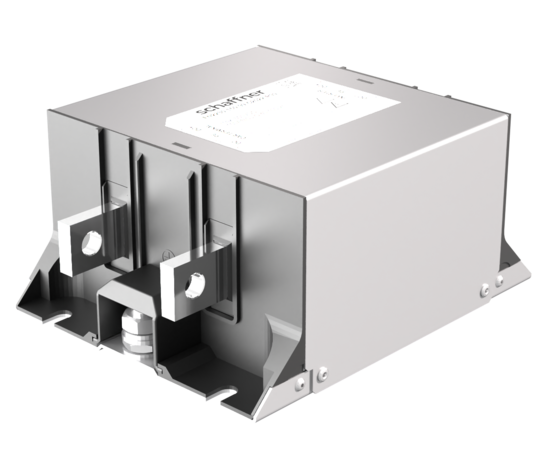

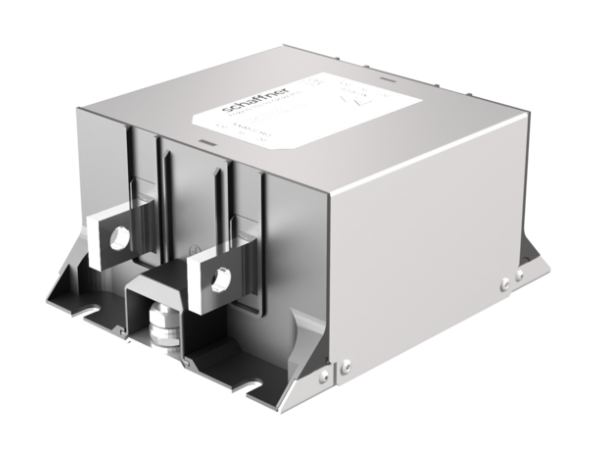

DC Filter for EV-Charging FN2220, FN2230 and FN2240

用于電動汽車充電應用的DC-Busbar EMC/RFI濾波器

• 專為電動車充電應用而設計

• 超緊湊的濾波器

• 多種性能選擇

• 根據電動車充電安全標準設計

FN222X、FN223X和FN224X系列濾波器提供最先進的EMI衰減，有三種性能級別可供選擇

該濾波器是為完美適應大功率電動汽車充電應用而制造的

形狀允許方便和節省空間的安裝

滿足IEC/EN 61851-23電動汽車傳導充電系統的要求 。

滿足UL 2202電動汽車（EV）充電系統設備的要求

FN224X在更小的尺寸上提供FN222X的電壓和性能等級

超越HPC350的大功率電動車直流充電（500 A @ 920 V）

兩個電壓等級（500 VDC和1000 VDC），用于CHAdeMO和 CCS

 Technical Specifications

最大連續工作電壓

500 VDC (FN223X)

1000 VDC (FN222X, FN224X)

認證為

UL 60939-3, IEC 60939-3, CSA 22.2 No. 8-13

可燃性對應于

Plastics: UL 94 V-0

MTBF

> 300,000 hours

額定電流

150 to 600 A

150 to 600 A @ 55 °C

過載能力

6x rated current for 1 sec, once per hour

1.5x rated current for 1 minute, once per hour

冷卻

Natural convection AN

氣候等級

40/100/21 acc. to IEC 60068-1

溫度范圍（操作和存儲）

-40 °C to +100 °C (with current derating >55 °C)

高電位測試電壓

DC+/DC- -> PE 2500 VDC for 2 s (FN223X)*

DC+ -> DC- 3600 VDC for 2 s (FN222X, FN224X)*

DC+ -> DC- 2000 VDC for 2 s (FN223X)*

DC+/DC- -> PE 5000 VDC for 2 s (FN222X, FN224X)*

輸出連接

Ni-plated busbars

污染程度

PD 3 acc. IEC 60664-1

過電壓類別

II acc. IEC 60664-1

浪涌承受能力

DC+/DC- to PE: 4000 V (FN223X) / 6000 V (FN222X, FN224X)

DC+ to DC-: 2000 V

acc. to IEC 61000-4-5

海拔高度

up to 2000 m no derating applies. Above 2000 m derating acc. to IEC 60664-1 applies

工作頻率

DC

保護類別

IP00 acc. to IEC 60529

振動和沖擊

3M12 (operation) acc. to IEC 60721-3-3
